Volume DIVE
Volume Lagersysteme GmbH
IFOY-Kategorie
Intralogistics Robot
Zusammenfassung

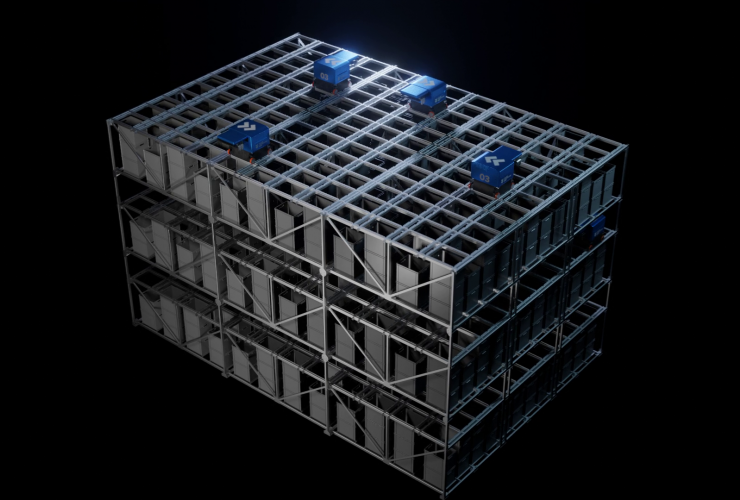

Volume DIVE ist ein patentiertes robotik-gestütztes Lager- und Kommissioniersystem für Standard-Eurobehälter und Getränkekisten, entwickelt für den Quick-Commerce. Der Durchsatz lässt sich bis 4000 Bins/h flexibel skalieren. Statt langem Umstapeln stehen sie schnell im Zugriff. Heber sind nicht erforderlich, da die Roboter die Behälter direkt auf dem Boden abstellen können. In der kleinsten Variante beansprucht Volume DIVE nur 16 m². Die einzelnen Module passen durch jede normale Filialtür.
Beschreibung
Volume DIVE ist ein komplett neu entwickeltes und maßgeschneidertes Lager- und Kommissioniersystem für den urbanen Handel und moderne Lieferdienste. Es ist gekennzeichnet durch seine Kompaktheit, Modularität und seine hohe Leistung. Trotz der Kompaktheit ist ein schneller Zugriff auf jeden einzelnen Behälter mit minimalen Umstapelungen möglich. Das ermöglicht einen flexiblen Durchsatz bis zu 4000 Behältern pro Stunde. Damit ist er ideal für Q-Commerce-Anwendungen geeignet, aber auch für E-Commerce und klassische, energieintensive AKL-Anwendungen eine echte Alternative. Volume DIVE besteht aus
- dem verfahrbaren Roboter, dem sogenannten Snapper.
- dem speziellen Regal, dem sogenannten Speedrack.
- und den Ladungsträgern (Standard-Eurobehälter oder Getränkekisten).
Das Speedrack besteht aus mehreren Modulen á 48 Behälter und ist beliebig erweiterbar. Bauhöhen bis 14 m sind realisierbar. Durch die einfache Nivellierung über Stellfüße kann es auf jedem Fußboden errichtet werden.
Der Snapper fährt bis zu 3 m/s und kann auf der gesamten Ebene modulübergreifend Behälter ein- und auslagern. Er besitzt eine drehbare Greifeinheit und kann somit auf allen vier Seiten Behälter aufnehmen und abgeben.
Die Ladungsträger sind Standard-Getränkekisten und Standard-Eurobehälter in den Größen 300x200 mm, 400x300 mm mit 25 kg sowie 600x400 mm mit 35 kg. Die Behälter sind mit unterschiedlichen Höhen innerhalb eines Turmes stapelbar.
Innovation
Volume DIVE unterscheidet sich im Vergleich zu anderen Behältersystemen in mehreren Bereichen:
- Der Snapper besitzt drehbare Räder, einen Universalgreifer und eine 360° Rotationseinheit. Damit kann er Standardbehälter aufnehmen und abgeben, und zwar auf jeder Position inkl. Boden. Volume DIVE benötigt keine externen Heber.
- Aus- und Einlagerungen sind auf allen Seiten des Lagers möglich.
- Umstapelungen erfolgen ohne Verfahren des Snappers mittels der 360°-Dreheinheit und garantieren einen schnelleren Zugriff auf die Behälter. Aufgrund der Stapelhöhe von drei Ladungsträgern wird im Durchschnitt nur einmal umgelagert.
- Die hohe Leistung entsteht durch mehrere Zugriffsebenen.
- Die einzelnen Module passen durch jede reguläre Tür. In kleinster Ausprägung ist eine Grundfläche von nur 16 m² erforderlich – auch dieser Aspekt unterscheidet Volume DIVE von vergleichbaren Lösungen deutlich.
- Gelagert werden Standard-Eurobehälter in gängigen Maßen mit oder ohne Griffmulde, sowie Getränkekisten.
- Unterschiedliche Behälterhöhen sind innerhalb eines Turms stapelbar.
- Im Vergleich zu anderen Lösungen mit extra angefertigten Sonderbehältern dürfen die Behälter des Volume DIVE auch außerhalb des Systems verwendet werden.
- Die Leistung ist durch die Anzahl der Roboter skalierbar.
- Es gibt keine Einschränkung durch Kommissionierports, da an jeder Balkonposition des Lagers auf- und abgegeben werden kann.
- Bei erhöhten Brandschutzanforderungen sind Sprinkler auf den Fahrebenen möglich.
Marktrelevanz
Volume DIVE eignet sich aufgrund seiner kompakten Bauweise, des innovativen Konstruktionsprinzips und der einfachen Inbetriebnahme besonders für boomende Quick-Commerce-Anwendungen im urbanen Umfeld (10 Artikel in weniger als 60 Sekunden).
- Gerade für innerstädtische Lieferdienste von etwa Lebensmitteln, die in den letzten zwei bis drei Jahren die On-Demand-Welt in puncto Liefergeschwindigkeit (Stichwort: Letzte Meile) neu definiert haben und die einen hohen Umschlag auf wenig Fläche realisieren müssen, ist Volume DIVE ideal.
- Er ist als Micro-Hub aber auch eine perfekte Lösung für die zunehmende Verknappung von verfügbaren Lagerflächen in Ballungsräumen.
- Durch das flexible Behälterhandling gängiger Standardgrößen müssen Kunden keine neuen Behälter anschaffen.
- Eine Übergabe auf Fördertechniken ist möglich, jedoch nicht notwendig, so dass keine Begleit-Investitionen in verbindende Automatiksysteme nötig sind.
- Volume DIVE ist als kompaktes Kleinteilelager- und Kommissioniersystem für langsam drehende C-Artikel bis zum Hochleistungs-Umschlag für A-Artikel einsetzbar. Damit ist es auch eine Alternative zu statischen und energieintensiven AKLs mit Regalbediengeräten oder Shuttles. Ebenso ist es ein ideales System für Getränkelieferdienste im urbanen Umfeld. Als weiteres Einsatzfeld bietet sich die mobile Versorgung mit Automaten für gekühlte Getränke an. Außerdem sind damit effiziente Container mit automatischer Bereitstellung von Ersatzteilen und Zubehör für Baustellen möglich.
Hauptvorteile für den Kunden
Volume DIVE nutzt das Potenzial modernster Robotertechnologie optimal aus und ist ultimativ flexibel, ultra-kompakt und extrem schnell.
- Das System ist komplett skalierbar in Größe und Leistung und daher für viele Kunden passend, die Kleinteile kompakt und automatisiert lagern wollen, aber für zukünftige Änderungen flexibel bleiben wollen.
- Ein Anbau in Länge, Breite und Höhe ist problemlos machbar, so dass Volume DIVE parallel zur Unternehmensentwicklung mitwachsen kann. Die Leistung kann durch die Anzahl der Snapper skaliert werden.
- Wenn aus einem C-Artikel saisonal ein A-Artikel wird, ist Volume DIVE aufgrund seiner kurzen Zugriffszeiten immer noch das perfekte Lagersystem dafür.
- Der Aufbau gestaltet sich schnell und einfach. Die Einbringung des Materials durch normale Türen ist möglich, so dass Volume DIVE in gewöhnlichen Räumen eingesetzt werden kann, z.B. in bestehenden Ladengeschäften.
- Durch die schnell realisierbare Inbetriebnahme, z.B. an einem Wochenende, wird der Kunde in seinen regulären Abläufen nicht behindert.
- Verglichen mit einer aufwändig zu installierenden AKL-Lösung kann der Kunde Volume DIVE schon nach kurzer Zeit benutzen.
- Es gibt keine erhöhten Anforderungen an die Ebenheit des Fußbodens, so dass Volume DIVE in allen gängigen Hallen und Räumen einsetzbar ist.
- Ein weiterer Hauptvorteil für die Kunden ist, dass sie ihre Standardbehälter weiter nutzen können (und keine neuen anschaffen müssen) und diese Volume DIVE verlassen dürfen.
Technische Daten
Video: Volume DIVE
Fachlicher Ansprechpartner
Frank Domke
Telefon: +4917655523294
E-Mail:
Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!
Pressekontakt
Frank Domke
Telefon: +4917655523294
E-Mail:
Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!
IFOY Test
| Name | Volume DIVE |
| Category | Intralogistics Robot |
| Date of Test | 27.-30. März 2023 |
Testbericht
Volume DIVE ist ein neu entwickeltes Lager- und Kommissioniersystem für den urbanen Handel und Lieferdienste. Trotz der Kompaktheit ist ein schneller Zugriff auf jeden Behälter mit minimalen Umstapelungen möglich. Das schafft die Voraussetzungen für einen Durchsatz bis zu 4.000 Behälter pro Stunde. Damit ist die Entwicklung für Qick-Commerce-Anwendungen geeignet, aber auch für E-Commerce und klassische AKL-Anwendungen eine Alternative. Das System besteht aus dem verfahrbaren Roboter (Snapper), dem Regal (Speedrack) und den Ladungsträgern (Standard-Eurobehälter oder Getränkekisten).
Das Speedrack setzt sich aus mehreren Modulen à 48 Behälter zusammen und lässt sich beliebig erweitern. Bauhöhen bis 14 Meter sind realisierbar. Der Brandschutz lässt sich über Sprinkler auf den Fahrebenen sicherstellen. Durch die Nivellierung über Stellfüße kann das System auf jedem Fußboden errichtet werden. Der Lithium-Ionen-Snapper, die Batterie wird berührungslos an Ladestationen mit Strom versorgt, fährt bis zu 3 m/s und kann auf der ganzen Ebene modulübergreifend Behälter ein- und auslagern. Mithilfe einer um 360 Grad drehbaren Greifeinheit kann der Roboter auf allen vier Seiten Behälter mit oder ohne Griffmulde aufnehmen bzw. abgeben, und zwar auf jeder Position inkl. Boden. Aufgrund der Stapelhöhe von drei Ladungsträgern wird im Durchschnitt nur einmal umgelagert.
Als Ladungsträger können Standard-Getränkekisten und -Eurobehälter in den Größen 300x200, 400x300 Millimeter (Gewicht: bis zu 25 Kilogramm) sowie 600x400 Millimeter (Gewicht: bis zu 35 Kilogramm) zum Einsatz kommen. Unterschiedlich hohe Behälter, möglich sind beim Betreiber bereits vorhandene Ladehilfsmittel, lassen sich innerhalb eines Turms bevorraten. Einschränkungen durch Kommissionierports sind keine vorhanden, da sich an jeder Balkonposition des Lagers Behälter auf- und abgeben lassen. Eine Übergabe auf Fördertechniken ist möglich, jedoch nicht notwendig. Volume DIVE ist als Kleinteilelager- und Kommissioniersystem für langsam drehende C-Artikel bis zum Umschlag für A-Artikel einsetzbar. Damit ist die Neuentwicklung auch eine Alternative zu AKL mit Regalbediengeräten oder Shuttle. Die Integration in Container ermöglicht weitere Anwendungen.
Ein Anbau in Länge, Breite und Höhe ist realisierbar. Die Leistung lässt sich durch die Anzahl der Snapper skalieren. Aufgrund der Zugriffszeiten ist Volume DIVE das geeignete Lagersystem, wenn aus einem C-Artikel saisonal ein A-Artikel wird. Der Aufbau gestaltet sich einfach. Die Einbringung des Materials durch normale Türen ist möglich, sodass Volume DIVE etwa in bestehenden Ladengeschäften eingesetzt werden kann. Aufgrund der Inbetriebnahme beispielsweise an einem Wochenende wird der zukünftige Betreiber in seinen regulären Abläufen nicht beeinträchtigt.
IFOY Testfazit
Volume DIVE ist ein patentiertes robotikgestütztes Lager- und Kommissioniersystem für Standard-Eurobehälter und -Getränkekisten. Der Durchsatz lässt sich bis 4.000 Behälter pro Stunde skalieren. In einer Regalebene stehen drei Behälter übereinander. Zeitaufwendiges Umstapeln der Behälter entfällt somit. Heber sind nicht erforderlich, da die Roboter die Behälter direkt auf dem Boden abstellen können. In der kleinsten Variante beansprucht Volume DIVE eine Fläche von nur 16 Quadratmeter. Die Module passen durch jede normale Filialtür. Vorhandene Standardbehälter lassen sich nutzen und dürfen das System verlassen.
IFOY Innovation Check
IFOY Innovation Check
Marktrelevanz
Volume DIVE kann mit einer außergewöhnlichen Bandbreite an Einsatzgebieten aufwarten. Neben den typischen Anwendungen in Handel und Produktion ist auch die Nutzung als Micro-Hub im urbanen Raum oder Nanolager in Boutiquen, als containerbasierter Materialshop auf Baustellen oder als gekühltes Getränkelager sowie als Modul zur Leergutsortierung denkbar. Die Skalierbarkeit, Flexibilität und Modularität, vom kleinsten Lager mit 16 Quadratmetern Grundfläche bis zum Großlager oder Raumhöhen bis zu 14 Metern sowie die extrem kurze Aufbauzeit lassen eine hohe Marktrelevanz erwarten. Erste Kundenlösungen wurden mit einem Return on Investment (ROI) unter einem Jahr angegeben.
Kundennutzen
Durch die modulare Bauweise kann das System größtmögliche Flexibilität und Skalierbarkeit in Größe und Form des Lagers sowie in den Leistungskennwerten bieten. Im Gegensatz zum Marktführer bei kompakten Vertikallagersystemen AutoStore, operiert Volume DIVE mit Pick-Robotern auf verschiedenen Ebenen, so dass sowohl kurze Zugriffszeiten von bis zu 6 Sekunden als auch hohe Durchsätze bis zu 6000 Zugriffen pro Stunde gleichzeitig möglich sind. Die Pick-Roboter selbst sollen kostengünstiger als bei AutoStore sein. Volume DIVE kann mit beliebigen Euro-Standardbehältern verschiedener Höhen und sogar Getränkekisten betrieben werden, die auch außerhalb des Systems nutzbar sind. Die Aufbauzeit ist mit einem Wochenende extrem kurz, Anbauten sind im Betrieb möglich.
Neuheit / Innovation
Trotz Ähnlichkeiten zu bekannten Vertikallagersystemen wurden technisch und in der Prozessgestaltung signifikante Innovationen umgesetzt. Die Pick-Roboter besitzen einen um 360 Grad schwenkbaren Greifer mit Universalgreiffingern für Euro-Standardbehälter und Getränkekisten von bis zu 35 Kilogramm, die an beliebigen Stellen um das Lager herum abgestellt oder auf Fördertechnik oder FTS übergeben werden können. Die extreme Modularität ermöglicht schnelle Inbetriebnahmen, beliebige Lagergeometrien mit Höhen bis zu 14 Meter sowie skalierbare Leistungswerte je nach Roboteranzahl. In jeder Zwischenebene sind Sprinkleranlagen installierbar, was bei vergleichbaren Vertikallagern unmöglich ist.
Funktionalität / Art der Umsetzung
Die technische Umsetzung ist hochwertig und kostengünstig. Hervorzuheben ist der sehr zuverlässige und universelle Greifmechanismus, der mit verschiedenen Behältern getestet werden konnte. Die Roboter sollen mit bis zu 3 m/s sehr schnell sein und auch bis zu -20°C im TK-Bereich einsetzbar sein. Die drehbaren Räder des Fahrwerks könnten jedoch ein Verschleißfaktor sein und die Robustheit beeinträchtigen. Die Anlage benötigt nur eine 230 V Steckdose.
Fazit
Volume DIVE ist eine sehr vielseitige, flexible und hochskalierbare automatische Kleinteilelagerlösung. Durch die sehr schnellen Zugriffszeiten, die Nutzung verschiedenster Standardbehälter und Getränkekisten, dem flexiblen Absetzen und Aufnehmen der Behälter um die gesamte Anlage herum, die modulare Bauweise und die schnelle und einfache Inbetriebnahme über das Wochenende ist das System für außergewöhnlich viele Einsatzzwecke nutzbar.
|
Marktrelevanz |
++ |
|
Kundennutzen |
++ |
|
Neuheit / Innovation |
+ |
|
Funktionalität / Art der Umsetzung |
++ |
|
++ sehr gut / + gut / Ø ausgeglichen / - weniger / -- nicht vorhanden |
|
Volume DIVE
Volume Lagersysteme GmbH
IFOY category
Intralogistics Robot
Summary
Volume DIVE is a patented robotics-based storage and picking system for standard Euro bins and beverage crates, developed for quick commerce. The throughput can be flexibly scaled up to 4000 bins/h. Instead of long restacking, they can be accessed quickly. Lifters are not required, as the robots can place the bins directly on the floor. In the smallest version, Volume DIVE takes up only 16 m². The individual modules fit through any normal store door.
Description
Volume DIVE is a completely newly developed and customised storage and picking system for urban retail and modern delivery services. It is characterised by its compactness, modularity and high performance. Despite its compactness, fast access to each individual bin is possible with minimal restacking. This enables a flexible throughput of up to 4,000 bins per hour. This makes it ideal for Q-commerce applications, but also a real alternative for e-commerce and classic, energy-intensive miniload applications. Volume DIVE consists of
- the mobile robot, the so-called Snapper.
- the special shelf, the so-called Speedrack.
- and the load carriers (standard euro bins or beverage crates).
The Speedrack consists of several modules with 48 bins each and can be extended as required. Heights of up to 14 m can be realised. Due to the simple levelling via adjustable feet, it can be installed on any floor.
The Snapper travels at up to 3 m/s and can store and retrieve bins on the entire level across modules. It has a rotating gripper unit and can thus pick up and deliver bins on all 4 sides.
The load carriers are standard beverage crates and standard euro bins in the sizes 300x200 mm, 400x300 mm with 25 kg as well as 600x400 mm with 35 kg. The bins can be stacked with different heights within one tower.
Innovation
Volume DIVE differs from other bin systems in several areas:
- The Snapper has rotating wheels, a universal gripper and a 360° rotation unit. This allows it to pick up and deliver standard bins in any position, including the base. Volume DIVE does not require any external lifters.
- Retrieval and storage are possible on all 4 sides of the racking.
- Restacking is carried out without moving the snapper by means of the 360° rotating unit and guarantees faster access to the bins. Due to the stacking height of 3 load carriers, restacking only takes place once on average.
- The high performance results from several access levels.
- The individual modules fit through any regular door. In the smallest version, a floor space of only 16 m² is required – this aspect also clearly distinguishes Volume DIVE from comparable solutions.
- Standard euro bins in common sizes can be stored, with or without recessed handles, as well as beverage crates.
- Different bin heights can be stacked within one tower.
- Compared to other solutions with custom-made special bins, the bins of the Volume DIVE may also be used outside the system.
- The performance is scalable by the number of robots.
- There are no restrictions due to picking ports, as loading and unloading can take place at any balcony position in the warehouse.
- Sprinklers on the moving levels are possible for increased fire safety requirements.
Marktet relevance
Volume DIVE is particularly suitable for booming quick-commerce applications in urban environments (10 items in less than 60 seconds) due to its compact design, innovative construction principle and simple commissioning.
- Volume DIVE is ideal for inner-city delivery services of groceries, for example, which have redefined the on-demand world in terms of delivery speed (keyword: last mile) in the last two to three years and which have to realise a high turnover in a small area.
- As a micro-hub, it is also a perfect solution for the increasing shortage of available storage space in urban areas.
- Thanks to the flexible bin handling of common standard sizes, customers do not have to purchase new bins.
- A transfer to conveyor systems is possible, but not necessary, so that no accompanying investments in connecting automatic systems are required.
- Volume DIVE can be used as a compact small-parts storage and order-picking system for slow-moving C-items up to high-performance handling for A-items.
- This makes it an alternative to static and energy-intensive miniloads with stacker cranes or shuttles. It is also an ideal system for beverage delivery services in urban environments. Another field of application is the mobile supply of vending machines for chilled beverages. It can also be used for efficient containers with automatic provision of spare parts and accessories for construction sites.
Main customer benefits
Volume DIVE makes optimal use of the potential of state-of-the-art robot technology and is ultimately flexible, ultra-compact and extremely fast.
- The system is completely scalable in size and performance and therefore suits many customers who want to store small parts in a compact and automated way, but remain flexible for future changes.
- An extension in length, width and height is easily feasible, so that Volume DIVE can grow parallel to the company's development. Performance can be scaled by the number of snappers.
- If a C-item seasonally becomes an A-item, Volume DIVE is still the perfect storage system for this due to its short access times.
- Set-up is quick and easy. The material can be brought in through normal doors, so Volume DIVE can be used in ordinary rooms, e.g. in existing shops.
- Because the installation can be realised quickly, e.g. on a weekend, the customer is not hindered in his regular processes.
- Compared to a complex miniload solution, the customer can already use Volume DIVE after a short time.
- There are no increased requirements for the evenness of the floor, so Volume DIVE can be used in all common halls and rooms.
- Another main advantage for the customers is that they can continue to use their standard bins (and do not have to purchase new ones) and they are allowed to leave Volume DIVE.
Technical data
Video: Volume DIVE
Contact person for technical questions
Frank Domke
Phone: +4917655523294
Email:
Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!
Press contact
Frank Domke
Phone: +4917655523294
Email:
Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!
IFOY Test
| Name | Volume DIVE |
| Category | Intralogistics Robot |
| Date of Test | March 27 to March 30, 2023 |
Test Report
Volume DIVE is a newly developed storage and picking system for urban retail and delivery services. Despite its compactness, fast access to each container is possible with minimal restacking. This creates the conditions for a throughput of up to 4000 totes per hour. This makes the development suitable for qick-commerce applications, but also an alternative for e-commerce and classic miniload applications. The system consists of the mobile robot (Snapper), the rack (Speedrack) and the load carriers (standard euro containers or beverage crates).
The Speedrack is made up of several modules of 48 small containers each and can be extended as required. Heights of up to 14 meters are possible. Fire protection can be ensured by sprinklers on the moving levels. Levelling via adjustable feet allows the system to be erected on any floor. The lithium-ion snapper, the battery supplied with power without contact at charging stations, travels at up to 3 m/s and can store and retrieve containers across the entire level. With the aid of a 360-degree rotating gripper unit, the robot can pick up or deliver totes with or without recessed grips on all four sides, at any position including the floor. Due to the stacking height of three load carriers, stock is only transferred once on average.
Standard beverage crates and euro containers in sizes 300x200, 400x300 millimeters (weight: up to 25 kilograms) and 600x400 millimeters (weight: up to 35 kilograms) can be used as load carriers. Containers of different heights can be stocked within a tower, as can loading aids already available to the operator. There are no restrictions due to picking ports, as containers can be loaded and unloaded at any balcony position in the warehouse. Transfer to conveyor systems is possible, but not necessary. Volume DIVE can be used as a small parts storage and picking system for slow-moving C-items up to the handling of A-items. This makes the new development an alternative to miniloads with stacker cranes or shuttles. The integration into containers enables further applications.
An extension in length, width and height can be realized. The performance can be scaled by the number of snappers. Due to the access times, Volume DIVE is the suitable storage system when a C-item seasonally becomes an A-item. The setup is simple. The material can be brought in through normal doors, so Volume DIVE can be used in existing retail stores, for example. Due to the start-up on a weekend, for example, the future operator is not impaired in his regular operations.
IFOY test verdict
Volume DIVE is a patented robotics-based storage and picking system for standard euro containers and beverage crates. Throughput can be scaled up to 4000 totes per hour. Three totes are stacked on top of each other on one shelf level. This eliminates time-consuming restacking of the totes. Lifters are not required, as the robots can place the totes directly on the floor. In the smallest version, Volume DIVE occupies an area of just 16 square meters. The modules fit through any normal store door. Existing standard containers can be used and are allowed to leave the system.
IFOY Innovation Check
IFOY Innovation Check
Market relevance
Volume DIVE can come up with an extraordinary range of application areas. In addition to the typical applications in retail and production, it can also be used as a micro-hub in urban areas or nano-storage in boutiques, as a container-based material store on construction sites or as a refrigerated beverage storage facility, as well as a module for sorting empty goods. The scalability, flexibility and modularity, from the smallest warehouse with a footprint of 16 square meters to large warehouses, from room heights up to 14 meters in height, as well as the extremely short assembly time, leads to expect a high market relevance. Initial customer solutions have been reported with an ROI of less than one year.
Customer benefit
Due to its modular design, the system can offer maximum flexibility and scalability, both in terms of size and shape of the warehouse and in terms of performance characteristics. Unlike the market leader in compact vertical storage systems, AutoStore, Volume DIVE operates with picking robots on different levels, allowing both short access times of up to 6 seconds and high throughputs of up to 6000 accesses per hour simultaneously. The pick robots themselves are said to be less expensive than AutoStore. Volume DIVE can be operated with any standard Euro containers of various heights and even beverage crates, which can also be used outside the system. Set-up time is extremely short, at one weekend, and add-ons can be made on the fly.
Novelty / Innovation
Despite similarities to well-known vertical storage systems, significant innovations have been implemented in terms of technology and process design. The pick robots have a 360 degree swiveling gripper with universal gripping fingers for standard Euro containers and beverage crates weighing up to 35 kilograms, which can be placed anywhere around the warehouse system or transferred to conveyor systems or AGVs. The extreme modularity enables fast commissioning, any warehouse geometry with heights up to 14 meters, and scalable performance values depending on the number of robots. Sprinkler systems can be installed in every intermediate level, which is impossible with comparable vertical storage systems.
Functionality / Type of implementation
The technical implementation is of high quality and yet cost-effective. The very reliable and universal gripping mechanism, which could be tested with different containers, is to be emphasized. The robots are said to be able to act very quickly at up to 3 m/s and can also be used down to -20°C in the freezer range. However, the rotating wheels of the undercarriage could be aware factor and affect the robustness. The system only requires a 230V electric power.
Verdict
Volume DIVE is a very versatile, flexible, and highly scalable automatic small parts storage solution. The very fast access times, the use of a wide variety of standard containers and beverage crates, the flexible placement and pick-up of containers around the entire system, the modular design and the quick and easy start-up over the weekend make the system suitable for an exceptionally wide range of applications.
|
Market relevance |
++ |
|
Customer benefit |
++ |
|
Novelty / Innovation |
+ |
|
Functionality / Type of implementation |
++ |
|
++ very good / + good / Ø balanced / - less / -- not available |
|
