BT Optio OSE200X Remote
TOYOTA Material Handling Europe
IFOY-Kategorie
Warehouse Trucks
Kurzcharakteristik
Der neue Niederhub-Kommissionierer BT Optio OSE200X mit Fernbedienung ist auf Effizienz, Ergonomie und Sicherheit bei der Kommissionierung ausgelegt. Er verfügt über eine Fernsteuerung und eine hebbare Gabel mit automatischer Höhenanpassung. Die Maschine basiert auf dem Standardmodell der Baureihe BT Optio L.
Der BT Optio OSE200X kann über eine Fernsteuerung bedient werden. Per Knopfdruck gibt der Bediener dem Fahrzeug den Befehl, mit einer Geschwindigkeit von 2,5 km/h weiter zu fahren. Die Fernbedienung ermöglicht ein komfortables und effizientes Arbeiten, da das Fahrzeug nicht mehr manuell zu den einzelnen Aufnahmepunkten gefahren werden muss.
Das Fahrzeug wird mit einer Geschwindigkeit von 2,5 km/h einfach zum nächsten Aufnahmepunkt geschickt, was zu einer Zeitersparnis und Produktivitätssteigerung führt. Die Scherenhubgabel kann um 800 mm über Bodenhöhe angehoben werden. Zusätzlich ermöglicht die optionale automatische Höhenanpassung dem Bediener, komfortabel in einer angepassten Beladehöhe zu arbeiten. Denn je höher die Palette beladen wird, desto tiefer wird die Gabel abgesenkt, was ein müheloses und ergonomisches Kommissionieren ermöglicht.

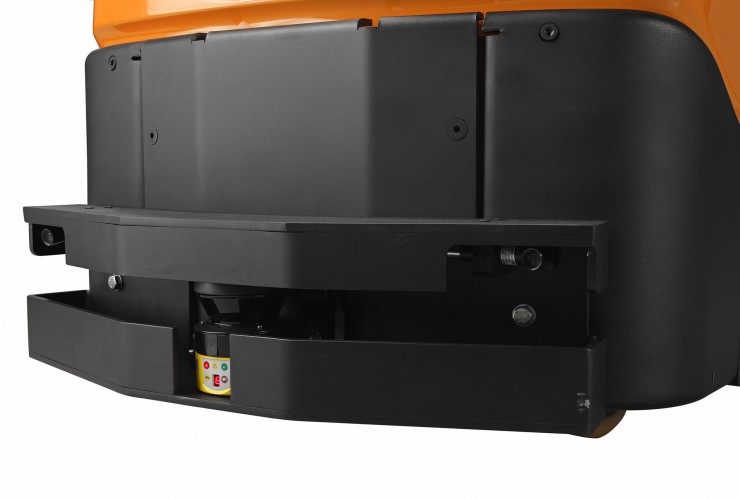

Die Maschine verfügt über einen Scanner, der Hindernisse im Bereich von einem Meter vor dem Fahrzeug erkennt. Wird ein Hindernis erkannt, hält das Fahrzeug im ferngesteuerten Modus automatisch an, um einen Zusammenstoß zu vermeiden.
Kategorie: Warehouse Trucks
IFOY Test
| Truck Name | Toyota BT Optio OSE200X Remote |
| Truck Type | Low Level Order Pick Truck |
| Date of Test | IFOY 2014 |
Testbericht
Der BT Optio Kommissionierer, Type OSE200X, der im IFOY-Test auf die Probe gestellt wurde, ist eine Vorschau auf die Neuheit die zur CeMAT 2014 eingeführt wird. Im Konzept hat Toyota einen Standard BT Optio-Kommissionierer mit Automatisierungskomponenten ausgestattet. Dies macht eine automatische Bereitstellung möglich, die ein fernbedientes Fahren mit automatischem Heben kombiniert.
Für den automatischen Einsatz sind drei Drucktasten in die Deichsel integriert, die Fernbedienung sollte dabei an der Jacke oder Hose des Kommissionierers befestigt werden.
Sobald die Freigabetaste für die Fernbedienung in der Deichsel gedrückt wird, zeigt das Display die Abkürzung RD (Remote Drive) und der Stapler kann ferngesteuert werden. Die Fernbedienung verfügt ebenfalls über drei Tasten - zum Fahren, für Hupe und Nothalt.
Ein Infrarotsensor an der Rückseite des Fahrzeugs misst bis zu einer Entfernung von 200 mm, in welcher Höhe die Ware auf der Palette oder dem Container platziert oder abgeladen wird. Die Gabelhöhe wird daraufhin automatisch angepasst, wodurch sich Bück- oder Hebevorgänge reduzieren lassen.
Die Standard-Maschine, die seit Markt 2012 auf dem Markt ist, ist ausgestattet mit einem wartungsfreien AC-Antriebsmotor (24 Volt). Der niedrige Einstieg (138 mm), der vibrationsfreie Arbeitsplatz (790 x 450 mm) und die feinfühlige Bedienung, machen die Arbeit auf dem Kommissionierer bequem. Die Verarbeitung birgt allerdings noch Verbesserungspotenzial.
Alle Fahreinstellungen lassen sich auch vom Operator selber schnell und einfach ändern.
Die maximale Geschwindigkeit des Kommissionierers beträgt im unbelasteten zustand 12,5 km/h. Im Automatik-Modus schafft das Testgerät allerdings nicht mehr als 2,5 km/h. Im IFOY-Test zeigt sich, dass diese Geschwindigkeit deutlich zu niedrig ist, um bequem und effizient im Remote Drive-Modus arbeiten zu können.
Für die offizielle europaweite Markteinführung kündigt Toyota an, das gesetzlich zulässige Maximum von 4 km/h zu erreichen.
Eine automatische Korrektur der Fahrstrecke fehlt. Ist das Fahrzeug beispielsweise im Automatikmodus nicht exakt im Gang positioniert, wird es von einem Sensor am Ende gestoppt. Der Bediener muss in diesem Fall das Gerät manuell wieder auf die gewünschte Route bringen. Außerdem muss nach jeder manuellen Bedienung die Fernbedienungstaste in der Deichsel wieder gedrückt werden bevor die automatische Fahrt fortgesetzt werden kann.
Fazit
Die Remote Drive-Lösung für den BT Optio bringt Toyota einem Hochleistungs- Kommissionierprozesses einen Schritt näher. Dies kann in der Praxis zu mehr Produktivität und Komfort führen, sofern alle Voraussetzungen erfüllt sind. Während des IFOY Testablaufs zeigte sich, dass die realisierte Fernbedienung nicht die intuitivste Lösung ist, um das Fahrzeug automatisch zu bedienen. Position der Tasten auf der Fernbedienung könnten ergonomischer sein und das Wichtigste, die Geschwindigkeit ist jetzt noch zu niedrig.
Hard Facts
| Test Truck IFOY Test | Average other trucks | Value 1 to 10 | |
| Productivity stand on (picks per hour) | 308 | 310 | 7 |
| Productivity remote (picks per hour) | 341 | 341 | 7 |
| Energy level stand on (kWh / 1000 picks) | 3,3 | 3,3 | 7 |
| Energy level remote (kWh / 1000 picks) | 2,7 | 2,7 | 7 |
| Driving speed stand on (km/h) | 12,5 | 12,3 | |
| Driving speed remote (km/h) | 2,41 | 4,14 | |
| Acceleration speed (time for 10 meters) | 5,1 | 4,9 | |
| Acceleration speed remote (time for 10 meters) | 14,7 | 8,9 |
Averages soft facts
| First impression | 7,20 |
| Load Safety | 7,00 |
| Entry /exit truck | 7,50 |
| Working position | 7,67 |
| Activate truck | 7,00 |
| Hydraulics | 8,00 |
| Steering | 8,43 |
| Sight | 8,00 |
| Driving & Turning | 7,75 |
| Parking truck | 7,67 |
| Safety elements | 6,25 |
| General after test | 7,00 |
| Sustainability | 8,00 |
| Total average soft facts | 7,50 |
| Total productivity | 7,00 |
| Total Energy consumption | 7,00 |
| Total result all facts | 7,25 |
IFOY Innovation Check
IFOY Innovation Check
Der Toyota BT Optio OSE 200X verfügt über eine Einknopfsteuerung, mit der der Bediener das Fahrzeug bis zum nächsten Entnahmeort vorfahren lassen kann, ohne dass er sich selbst auf dem Fahrzeug befinden muss. Der Taster kann mit einem Clip an der Kleidung befestigt werden, so dass sich dieser im permanenten Zugriff des Kommissionierers befindet.
Mit dem automatischen Absenken der Gabel, in Abhängigkeit des aktuellen Beladungszustands auf die ergonomisch optimale Höhe, wird die gesundheitsschonende Arbeitsweise des Kommissionierers sichergestellt.
Bewertung der Innovation
Die Einknopfbedienung bietet in Verbindung mit der automatischen Höheneinstellung der Gabelzinken die Möglichkeit höchst ergonomisch und somit auch langfristig effizient zu arbeiten. Dabei wird bei der Ermittlung der aktuellen Soll-Arbeitshöhe auf Standardlichtschranken zurückgegriffen.
Die Einknopfbedienung und die automatische Höheneinstellung der Arbeitshöhe bieten Potential in Zukunft weiter verfeinert zu werden.
Insgesamt handelt es sich bei diesem Fahrzeug um eine solide Weiterentwicklung bereits existierender Fahrzeuge dieser Klasse.
Bewerbungsdaten
Datenblatt
| Download Link | Datenblatt |
Gerätetyp
| Kommissionierer |
Technische Daten (alle Geräte)
| Antrieb | Elektro |
| Tragfähigkeit | 2000 kg |
| Eigengewicht | 1725 kg |
| Bedienung | Stand |
| Fahrgeschwindigkeit mit Last | 8.5 km/h |
| Fahrgeschwindigkeit ohne Last | 12 km/h |
| Hubgeschwindigkeit mit Last | 0.07 m/s |
| Hubgeschwindigkeit ohne Last | 0.12 m/s |
| Senkgeschwindigkeit mit Last | 0.12 m/s |
| Senkgeschwindigkeit ohne Last | 0.12 m/s |
| Max.Hubhöhe | 800 mm |
| Energieverbrauch nach VDI-Arbeitsspiel | 0.64 kWh/h |
| Elektro-Trucks | |
| Batteriespannung | 24 V |
| Batteriekapazität | 620 Ah |
| Batterieanschluss | |
| Batteriegewicht | 500 kg |
| Leistung Fahrmotor | 2.8 kW |
| Leistung Hubmotor | 2 kW |
| Schlepper | |
| Nennzugkraft | N |
| Kommissionierer/Kombigeräte | |
| Max. Greifhöhe | 1600 mm |
Sonstiges
| Es handelt sich um ein(e) |
Weiterentwicklung mit signifikanten technischen Verbesserungen eines oder mehrerer bestehender Modelle: |
| Datum der Markteinführung | 04.11.2013 |
| Datum des Produktionsstarts | 15.11.2013 |
| Konkurrenzprodukte | Crown GPC 3000 series QuickPick® Remote Still CX 20 iGoRemote |
Innovationen
Der Kommissionierer BT Optio OSE200X mit Fernbedienung ist für maximalen Bedienkomfort bei langen Arbeitszeiten ausgelegt.
Dank der Fernbedienung muss der Bediener das Fahrzeug nicht manuell zum gewünschten Aufnahmepunkt fahren und vermeidet ständiges Auf- und Absteigen. Stattdessen wird das Fahrzeug über eine Taste an der Fernbedienung nach vorne versetzt und an der gewünschten Position angehalten, was den Kommissionierzyklus verkürzt. Dadurch wird Zeit und menschliche Arbeitskraft gespart. Der Fokus liegt voll und ganz auf der Produktivitätssteigerung.
Die Kombination aus Fernbedienung und Scherenhubgabel bringt das Gerät immer in die Position, in der der Bediener ergonomisch arbeiten kann: ohne ständiges Auf- und Absteigen oder häufiges Bücken. Dies erhöht die Arbeitsqualität und verringert die gesundheitliche Belastung des Bedieners, was wiederum die Produktivität im Unternehmen steigert.
Die optionale automatische Höhenanpassung ergänzt den Komfort für den Bediener. In der Praxis bedeutet dies, dass der Bediener die Waren auf der Palette aufstapeln kann, ohne sich beim Absetzen bücken zu müssen, denn die Gabel wird beim Beladen des Fahrzeugs automatisch abgesenkt. So kommissioniert der Bediener stets in einer ergonomisch korrekten Höhe. Unter diesen besseren Gesundheits- und Sicherheitsbedingungen lässt es sich bedeutend produktiver arbeiten.
Hauptziele der Entwicklung
Beim BT Optio OSE200X mit Fernbedienung sind zwei Aspekte zentral: der Bediener steht immer im Mittelpunkt und die Kaizen-Philosophie gestaltet sowohl Prozesse als auch Produkte effizient. Die Konstruktion dieser Niederhub-Kommissionierer mit Scherenhubgabel erleichtert das Kommissionieren und optimiert den gesamten Kommisssionierprozess. Dem Bediener steht ein komfortables und benutzerfreundliches Fahrzeug zur Verfügung, das den täglichen Warenumschlag vereinfacht.
Ziel des Kaizen-Gedanken ist Vermeidung von Verschwendung. Das Fernsteuerungssystem erhöht die Wertschöpfung. Der Bediener vermeidet ständiges Auf- und Absteigen, um das Fahrzeug zum nächsten Aufnahmepunkt zu fahren. Er bedient das Fahrzeug einfach per Knopfdruck und hält es an der gewünschten Stelle an. Das verkürzt den Kommissioniervorgang aufs Wesentliche, spart somit Zeit und Energie und erhöht die Produktivität.
Außerdem ist die Konstruktion des Fahrzeugs dafür ausgelegt, Belastungen zu verringern, die durch eine ungünstige Körperhaltung bei der Arbeit verursacht werden können. Durch innovative Ansätze erhöht der BT Optio OSE200X die Sicherheit und verringert die gesundheitliche Belastung (automatische Höhenanpassung, Fernbedienung und Scanner), was die Motivation und das Vertrauen der Mitarbeiter stärkt.
Kundennutzen
Die Fernbedienung beschleunigt den Kommissioniervorgang, da der Bediener nicht mehr auf- und absteigen muss, um zum nächsten Aufnahmepunkt zu gelangen. Dank des BT Optio OSE200X mit Fernbedienung werden im Kommissionierzyklus Zeiten, Strecken, Energie und menschliche Anstrengungen reduziert. Im selben Zeitraum kann der Bediener mehr kommissionieren, was die Produktivität erhöht.
Die Scherenhubgabel mit automatischer Höhenanpassung erhöht nicht nur die Produktivität, sondern verbessert auch die Ergonomie für den Bediener. Sie sorgt für eine angenehme Körperhaltung und reduziert das Risiko von Rückenleiden durch ein übermäßiges Beugen beim Anheben von der und Absetzen der Waren auf die Palette. Die bessere Haltung vermeidet Verletzungen und reduziert Krankheitstage. Der Bediener kann sich voll auf das Kommissionieren konzentrieren, während sich das Arbeitsgerät selbsttätig auf die ideale Arbeitshöhe einstellt. Eine perfekte Kombination aus humaner Automatisierung für den Warenumschlag.
Sonderausstattung (IFOY Test-Gerät)
Fernbedienung
automatische Höhenanpassung
BT Optio OSE200X Remote
TOYOTA Material Handling Europe
IFOY category
Warehouse Trucks
Short characteristic

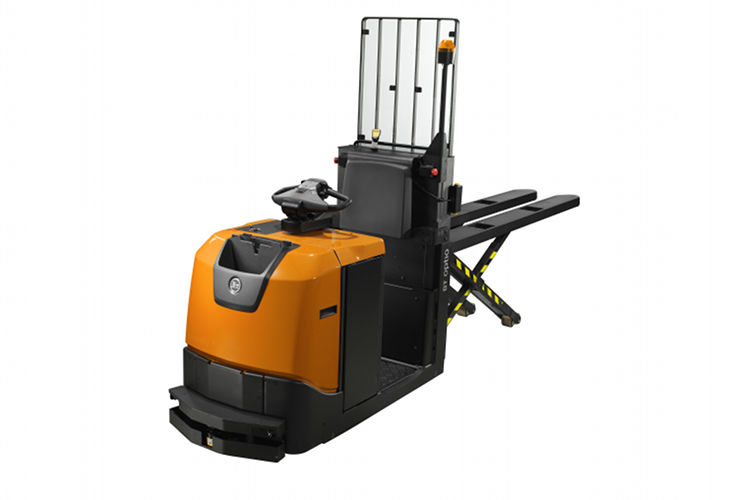

The BT Optio OSE200X with remote picking is a low level order picker that is bulit for more efficiency, productivity, ergonomics and safety significantly. It is equipped with remote control, elevating forks and automatic height adjustment.

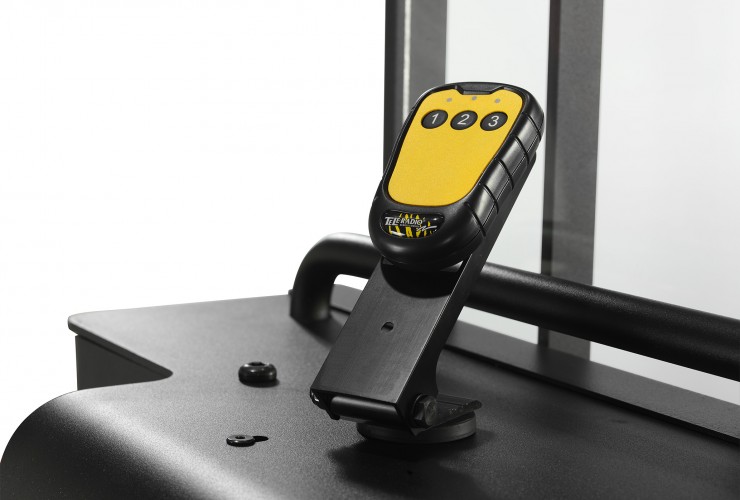

BT Optio OSE200X can be controlled by means of a remote control. This hand-held device can also be worn around the neck or clipped to a belt. By pressing a button the operator commands the truck to move forward at a safe speed of 2.5 km/h. The remote control helps the operator to work comfortably and efficiently, eliminating the need to manually drive the truck between different picking locations.

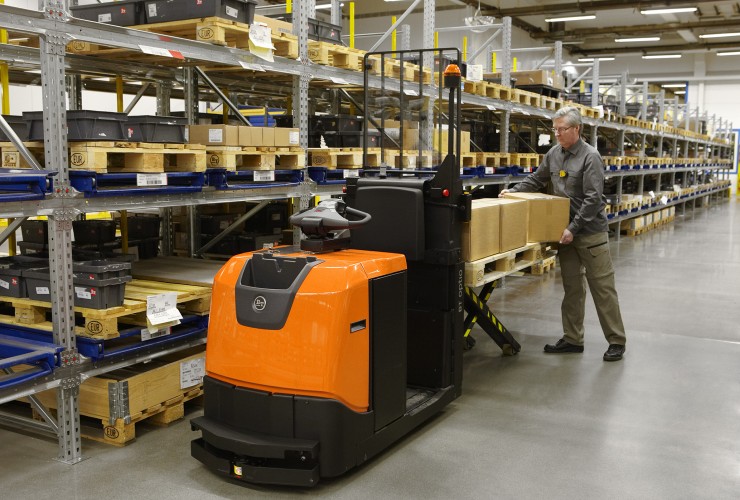

The truck is easily directed to the next picking location, thus saving time and boosting productivity. The scissor lift can be elevated to 800 mm above floor level ensuring that the operator is always loading the pallet in an ergonomic working position. The optional automatic height adjustment function ensures that the operator works even more comfortably with an automatically adapted picking height – the higher you stack the pallet, the lower the forks go - key to effortless and ergonomic order picking.
The model is based on the iF-award winning BT Optio L-series.To increase safety, the remote drive function includes a scanner that is able to detect obstacles within 1 meter in front of the truck. If obstacles are detected, the truck stops automatically, helping to prevent accidents.
Category: Warehouse Trucks
IFOY Test
| Truck Name | Toyota BT Optio OSE200X |
| Truck Type | Low Level Order Pick Truck |
| Date of Test | IFOY 2014 |
Test Report
The BT Optio order picker of the type OSE200X which was put through its paces during the IFOY test is a preview of the new model scheduled for launch at the CeMAT 2014.
For the new truck, Toyota has fitted a standard BT Optio order picker with a range of automation components. This paves the way for automatic picking through a combination of remote driving and automatic lifting.

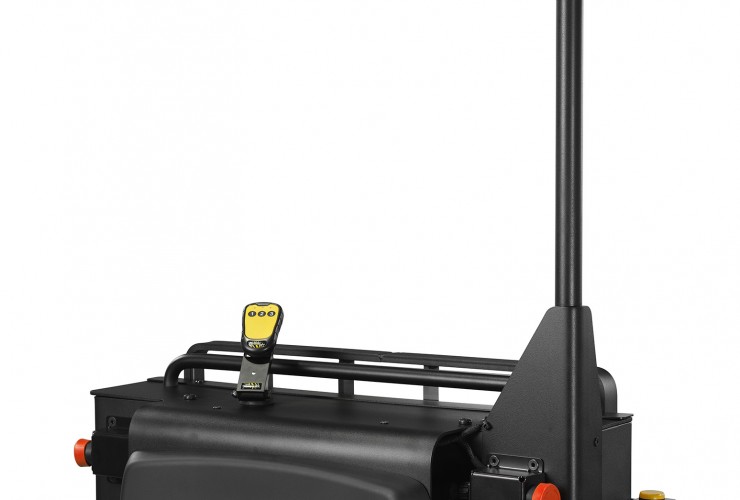

Three pushbuttons are integrated in the tiller for automatic operation, and the remote control is designed for attachment to the jacket or trousers of the operator.
As soon as the release button for the remote control is pressed in the tiller, the display shows the abbreviation "RD "(Remote Drive) and the truck can be remote controlled. The remote control also has three buttons - for driving, horn and emergency stop.
Up to a distance of 200 mm, an infrared sensor on the rear of the vehicle measures the height at which the goods are placed or unloaded onto the pallet or in the container. The fork height is then automatically adjusted, reducing the need for bending and lifting by personnel.
The standard machine has been on the market since 2012 and is fitted with a maintenance-free AC drive motor (24 volts). The low entry (138 mm), the low-vibration workplace (790 x 450 mm) and the responsive operating controls enhance the comfort and convenience of work on the order picker. The finish of the interior still leaves room for improvement, however.
All driving settings can also be altered easily and rapidly by the operator.
In no-load status, the order picker reaches speeds of up to 12.5 kmh, but the test truck managed no more than 2.5 kmh in automatic mode. The IFOY test showed that this speed is far too low to permit convenient and efficient job execution in remote drive mode.
Toyota has announced that the truck will reach the legally admissible maximum speed of 4 kmh in time for the official Europe-wide launch.
There is no automatic correction feature for the transport route. If the vehicle is in automatic mode and is not exactly positioned in the aisle, for example, it is stopped by a sensor at the end. In this event, the operator has to manually set the vehicle back on the desired route. Moreover, the remote control button on the tiller has to be pressed again after every manual operating step before the order picker can resume its automatic trip.
Summary
The remote drive solution for the BT Optio takes Toyota a step closer to a high-performance order picking process. This can enhance productivity and convenience in practice, provided that all the preconditions are met. The IFOY test showed that the implemented remote control concept is not the most intuitive solution for automatic vehicle operation. The positioning of the buttons on the remote control could be more ergonomic and, most importantly of all, the truck speed is still too low.
Hard Facts
| Test Truck IFOY Test | Average other trucks | Value 1 to 10 | |
| Productivity stand on (picks per hour) | 308 | 310 | 7 |
| Productivity remote (picks per hour) | 341 | 341 | 7 |
| Energy level stand on (kWh / 1000 picks) | 3,3 | 3,3 | 7 |
| Energy level remote (kWh / 1000 picks) | 2,7 | 2,7 | 7 |
| Driving speed stand on (km/h) | 12,5 | 12,3 | |
| Driving speed remote (km/h) | 2,41 | 4,14 | |
| Acceleration speed (time for 10 meters) | 5,1 | 4,9 | |
| Acceleration speed remote (time for 10 meters) | 14,7 | 8,9 |
Averages soft facts
| First impression | 7,20 |
| Load Safety | 7,00 |
| Entry /exit truck | 7,50 |
| Working position | 7,67 |
| Activate truck | 7,00 |
| Hydraulics | 8,00 |
| Steering | 8,43 |
| Sight | 8,00 |
| Driving & Turning | 7,75 |
| Parking truck | 7,67 |
| Safety elements | 6,25 |
| General after test | 7,00 |
| Sustainability | 8,00 |
| Total average soft facts | 7,50 |
| Total productivity | 7,00 |
| Total Energy consumption | 7,00 |
| Total result all facts | 7,25 |
IFOY Innovation Check
IFOY Innovation Check
The Toyota BT Optio OSE 200X is equipped with a one-button control system via which the operator can navigate the truck to the next withdrawal location without having to mount the vehicle. The button can be attached to the operator's clothing using a clip to ensure that he has constant access to the order picker.
Automatic lowering of the forks to the ergonomically optimum height based on the current loading status means that the order picker can be operated without undue physical strain on personnel.
Assessment of innovation
In combination with the automatic height adjustment of the fork blades, the one-button operating system paves the way for extremely ergonomic operation, which also underpins long-term work efficiency. Standard lights barriers are used to determine the ideal working height.
There is potential for future refinement of the one-button operation and automatic height adjustment features.
All in all, this truck represents a solid further development of existing trucks in this category.
Entry Data
Data sheet
| Download link | Data Sheet |
Truck model
| Order picker |
Technical data (all trucks)
| Truck type | electro |
| Lift capacity/load | 2000 kg |
| Truck weight | 1725 kg |
| Operation | stand-on |
| Driving speed with load | 8.5 km/h |
| Driving speed without load | 12 km/h |
| Lifting speed with load | 0.07 m/s |
| Lifting speed without load | 0.12 m/s |
| Lowering speed with load | 0.12 m/s |
| Lowering speed without load | 0.12 m/s |
| Max. lift height | 800 mm |
| Power consumption according to VDI cycle | 0.64 kWh/h |
| Electro-trucks | |
| Battery voltage | 24 V |
| Battery capacity | 620 Ah |
| Battery connector | |
| Battery weight | 500 kg |
| Drive motor | 2.8 kW |
| Lift motor | 2 kW |
| Tow truck | |
| Nominal towing capacity | N |
| Orderpicking/Combitrucks | |
| Max. picking height | 1600 mm |
Miscellaneous
| This model is a |
Further developments of one or more existing trucks with significant technical improvements: |
| Date of rollout | 2013-11-04 |
| Start of series production | 2013-11-15 |
| Competitive products | Crown GPC 3000 series QuickPick® Remote Still CX 20 iGoRemote |
Innovations
The BT Optio OSE200X with remote picking is designed to maximise operator comfort during long-working hours.

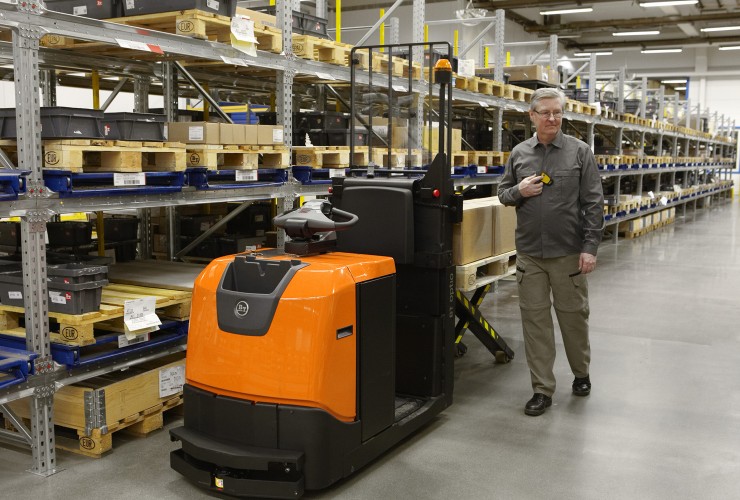

Thanks to the remote control, the operator does not need to manually drive the truck to the desired picking location and constantly hop on and off: by simply pressing a button on the remote control, the truck is advanced and stopped where necessary, shortening the picking cycle. Thus, time and human effort is saved, putting all focus on accelerating productivity growth.
The combination of a remote control function and a scissor lift greatly reduces the frequency of bending. This improves the quality of work, health of the operator and ultimately, the business productivity.

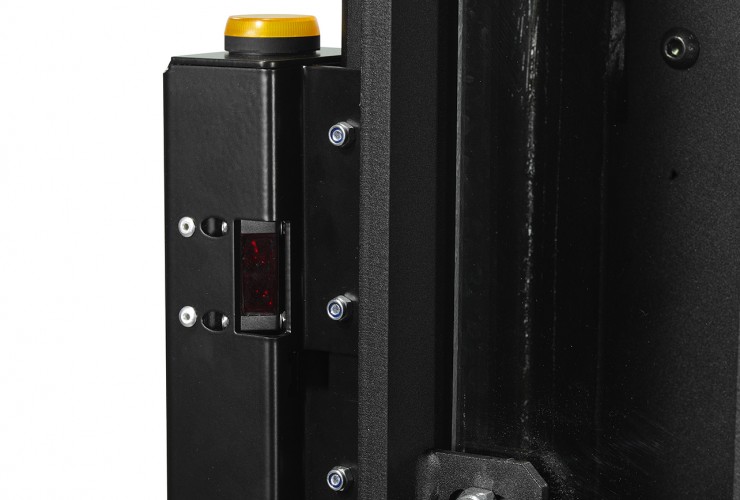

The automatic height adjustment option enhances operators’ comfort further. In practice, this means that the operator can pile up goods on the pallet, without having to bend to deposit them: the forks automatically lower when loading the truck, making sure that the operator always works at an ergonomic and correct picking height. In this way, the operator has improved health and safety conditions and can perform more productively.
Main goals for development
The BT Optio OSE200X with remote picking follows the “customer first” and Kaizen (continuous improvement) philosophy. This low level order picker with scissor lift is made to facilitate order picking operations and optimise the entire picking process. The focus is placed on providing the operator with a highly comfortable and user-friendly truck that simplifies the day to day material handling.
Part of our culture is to eliminate Muda (unnecessary waste of energy and resources). Thanks to the remote control system, the operator is not required to step in and out of the truck in order to drive it to the next picking location. By simply pushing one button, the operator drives the truck remotely and stops it where needed, saving precious energy and time, shortening the picking cycle and boosting productivity.
The design of the truck is equally intended to decrease the work-related stress that might occur from an inadequate working position. BT Optio OSE200X increases health and safety at work through innovative solutions that keep employees confident and motivated.
User benefits
The remote control speeds up the picking process, by eliminating the need to step in and out of the truck to get to the next picking location Thanks to the BT Optio OSE200X with remote picking, the picking cycle takes less time, distance, energy and human effort. In a given time, the number of picks is greater, increasing productivity.
The scissor lift coupled with the auto height adjustment not only enhances productivity, but also significantly optimises ergonomics for the operator. It offers a sound working posture and reduces the risk of back pain caused by extensive bending when lifting and placing goods on the pallets. This naturally results in fewer injuries and less sick leaves, creating an overall healthier environment. The operator can simply concentrate on the picking job while the machine adjusts itself to the ideal working height. A perfect combination of human-automation material handling.
Optional items (IFOY test truck)
Remote control
Automatic height adjustment
